OptiX OSN 3500子架

介紹OptiX OSN 3500子架的結構、槽位分配以及技術參數。

 結構

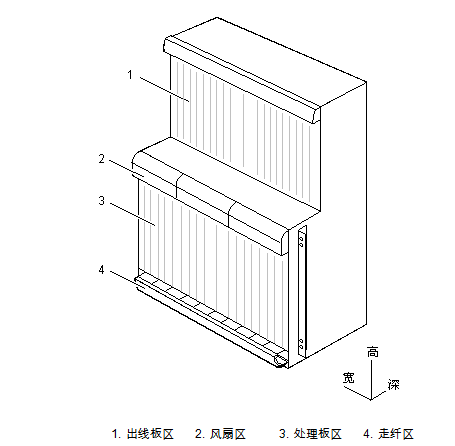

OptiX OSN 3500子架采用雙層子架結構，分為插板區、風扇區和走纖區，如圖所示：

l              出線板區：安插OptiX OSN 3500的各種出線板。

l              風扇區：安插3個風扇模塊，為設備提供散熱。

l              處理板區：安插OptiX OSN 3500的各種處理板。

l              走纖區：用于布放子架尾纖。

3.1.2  槽位分配

OptiX OSN 3500子架分為上、下兩層，上層主要為出線板槽位區，共有19個槽位，下層主要為處理板槽位區，共有18個槽位，各槽位的位置如圖所示。

           1. 出線板槽位區

l              業務接口板槽位：slot 19～26和slot 29～36

2. 處理板槽位區

l              業務處理板槽位：slot 1～8和slot 11～17

3. 其他槽位

l              交叉和時鐘板槽位：slot 9～10

l              系統控制和通信板槽位：slot 17～18，其中slot 17也可以作為處理板槽位。

l              電源接口板槽位：slot 27和slot 28

l              輔助接口板槽位：slot 37

4. 出線板槽位和處理板槽位的對應關系

出線板槽位和處理板槽位的對應關系如表所示

技術參數

OptiX OSN 3500子架的技術參數如表所示。
